เทคนิคอินฟราเรดสเปกโตรสโกปี (Infrared (IR) Spectroscopy)

         เทคนิคด้าน Infrared (IR) Spectroscopy เป็นเทคนิคที่นิยมใช้ในการวิเคราะห์ตรวจสอบเกี่ยวกับโมเลกุลของสาร โดยอาศัยหลัการเกี่ยวกับการสั่น (Vibartion) ของโมเลกุลแสงอินฟาเรดช่วงกลาง (2.5-25 μm) มีความถี่ตรงกับความถี่การสั่นของพันธะโควาเลนซ์ในโมเลกุลของสาร เมื่อตัวอย่างได้รับพลังงานจากคลื่นรังสีอินฟาเรดที่พอเหมาะ จะเกิดการสั่นของโมเลกุลทำให้เกิดการเปลี่ยนแปลงโมเมนต์ขั้วคู่ (dipole moment) ของโมเลกุล ทำให้โมเลกุลเกิดการดูดกลืนแสงแล้ววัดแสงที่ส่งผ่านออกมาแสดงผล เป็นความสัมพันธ์ของความถี่หรือ Wave Number กับค่าการส่งผ่านของแสงเรียกว่า IR Spectrum ซึ่งลักษณะเสปคตรัมการดูดกลืนแสงของสารแต่ละชนิดจะมีคุณสมบัติเฉพาะโมเลกุลของสาร จึงสามารถดูดกลืนแสงอินฟาเรดได้ที่ความถี่ที่แตกต่างกัน ขึ้นอยู่กับความแข็งแรงของพันธะและน้ำหนักอะตอมของ Functional Group ในโมเลกุลนั้นๆ

           การนำแสงซินโคตรอนย่านพลังงานอินฟาเรดมาใช้กับเทคนิค Infrared Spectroscopy ร่ามกับการใช้กล้องจุลทรรศน์ หรือที่เรียกว่า Synchrotron Radiation-Based IR Spectromicroscopy เป็นการช่วยเพิ่มประสิทธิภาพของเทคนิค Infrared Spectroscopy ให้มีความสามารถนำไปใช้ตรวจวิเคราะห์สารตัวอย่างที่มีขนาดเล็ก หรือตัวอย่างที่มีความเข้มข้นต่ำมากๆ เนื่องมาจากมีคุณสมบัติของแสงซินโครตรอนที่ให้ความเข้มและความสว่างจ้าของแสงสูงกว่าแหล่งกำเนิดแสงทั่วไปมาก นอกจากนี้ยังช่วยให้ผลการวิเคราะห์ที่ได้มีอัตราส่วนระหว่างสัญญาณและสัญญาณรบกวน (signal/noise ratio) ที่ดีขึ้น โดยไม่สูญเสียรายละเอียดเชิงพื้นที่ (Spatial resolution) และยังช่วยลดระยะเวลาตรวจวิเคราะห์เมื่อเทียบกับการใช้ Conventional IR source

1234

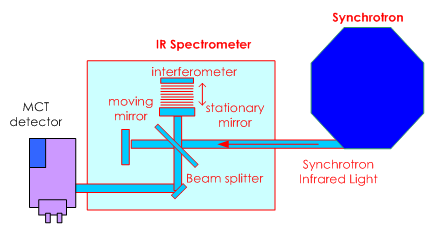

ภาพ แสดงไดอะแกรมของเทคนิค FTIR spectrometer และ Synchrotron radiation-based IR spectromicroscopy

         ในทางชีววิทยาช่วงที่จะใช้ประโยชน์ในการวิเคราะห์ส่วนใหญ่เป็นช่วงอินฟาเรดกลาง (mid-IR) เป็นส่วนใหญ่ สเปคตรัมการดุดกลืนของแสงอินฟาเรดจะมีประโยชน์อย่างมากในงานวิจัยด้านตัวอย่างทางชีววิทยา โดยสามารถวัดการเปลี่ยนแปลงของโปรตีน ไขมัน หรือกรดนิวคลีอิกซึ่งจะมีสเปคตรัมการดูดกลืนอยู่ในช่วงที่แตกต่างกัน การใช้งานจึงมีประโยชน์อย่างมากในการศึกษาองค์ประกอบทางเคมีและโครงสร้างที่มีขนาดเล็กมากๆ ของสารชีวโมเลกุลได้ ข้อดีอีกประการหนึ่งของเทคนิคนี้คือ การเตรียมตัวอย่างสำหรับการวิเคราะห์ไม่มีความยุ่งยากซับซ้อน ทำให้สามารถใช้ในการตรวจวิเคราะห์ตัวอย่างโดยไม่ทำลายพันธะเคมีของตัวอย่าง เนื่องจากแสงที่ใช้อยู่ในย่านพลังงานที่ค่อนข้างต่ำเกินกว่าที่จะทำลายพันธะทางเคมีหรือการทำให้เกิดปฏิกริยาการแตกตัวของโมเลกุลได้ การใช้ประโยชน์ของเทคนิคดังกล่าวมีประโยชน์อย่างยิ่งโดยเฉพาะในงานวิจัยด้านวิทยาศาสตร์การแพทย์และวิทยาศาสตร์ชีวภาพ เช่น การตรวจสอบโครงสร้างเนื้อเยื้อ อาทิเส้นผม ผิวหนัง กระดูกเป็นต้น ใช้เป็นเครื่องมือทางการแพทย์ในการตรวจวินิจฉัยโรค อาทิเช่น การวินิจฉัยมะเร็งปากมดลูกในระยะเริ่มต้น  การตราจสอบความผิดปกติของเซลล์สมองที่เป็นสาเหตุของโรงอัลไซเมอร์ การตรวจวินิจฉัยโรคกระดูกพรุน ร่วมไปถึงงานวิจัยด้านเซลล์ต้นกำเนิด (Stem cell)

         เทคนิค FTIR microspectroscopy สามารถนำมาใช้ศึกษาองค์ประกอบของการเปลี่ยนแปลงสารชีวโมเลกุลจากตัวอย่างเซลล์หรือเนื้อเยื่อที่สนใจ ซึ่งสามารถนำมาใช้เป็น Spectral signature ของตัวอย่างที่สนใจได้ โดยลักษณะสเปคตรัมจาก IR จะให้ข้อมูลการเปลี่ยนแปลงของโปรตีน ไขมัน คาร์โบไฮเดรต เป็นต้น ที่เป็นลักษณะสเปคตรัมของการดูดกลืนแสงอินฟาเรดในสารแต่ละชนิด ทำให้สามารถสร้างเป็น Molecular fingerprint ขององค์ประกอบสารชีวเคมีในตัวอย่างเซลล์หรือเนื้อเยื่อได้ (ดังภาพ)

6532

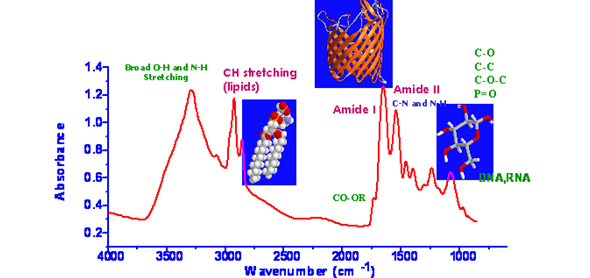

ภาพ แสดงลักษณะสเปคตรัมของการดูดกลืนแสงอินฟาเรดในช่วงกลางอินฟาเรดของสารชีวโมเลกุล
