การ set gain ที่ current amplifier

คำอธิบายสัญลักษณ์

Sample แสดงถึง คำหรือข้อความที่สำคัญในประโยคนั้นๆ

[Sample] แสดงถึง ปุ่มกด

<Sample> แสดงถึง ช่องที่สามารถใส่ค่าหรือเลือกค่าได้

“Sample” แสดงถึง ค่าที่จำเป็นต้องอ่านหรือสังเกต

“Sample” แสดงถึง ตำแหน่งที่เก็บ file ข้อมูล

ขั้นตอนการ set gain ที่ current amplifier

เพื่อหา Gain ที่เหมาะสมสำหรับสารตัวอย่าง

1. เปิด Program Current Amplifier Setting
   โปรแกรม Current Amplifier Setting จะมีอยู่ 2 mode ได้แก่

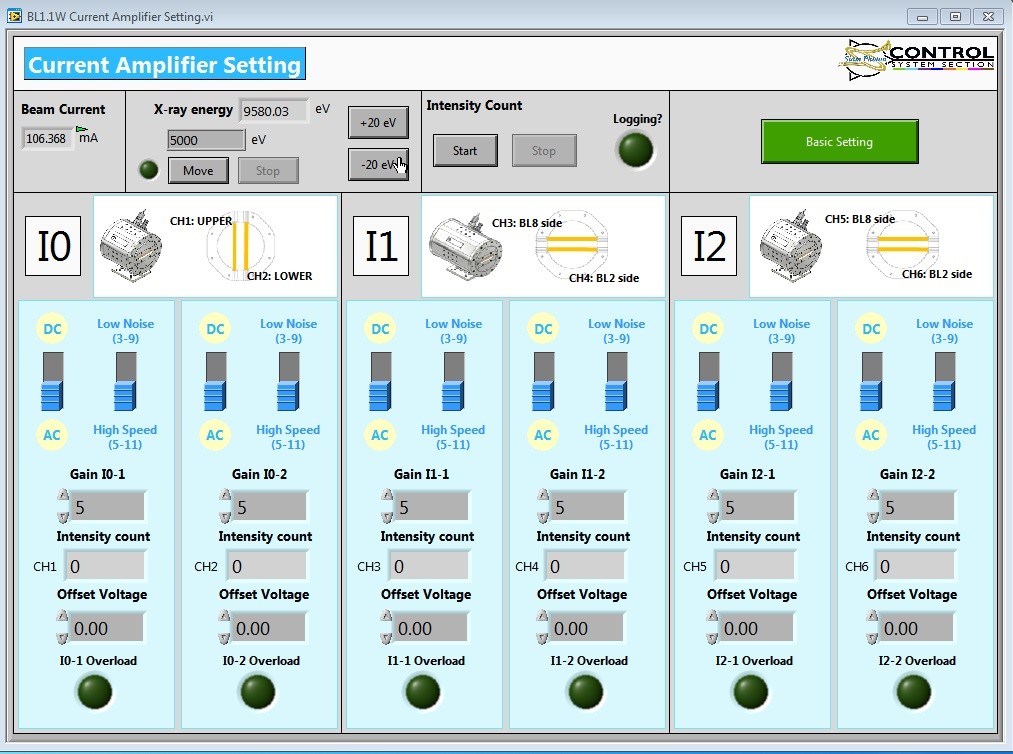

   1. Current Amplifier Setting ดังรูปที่ 1

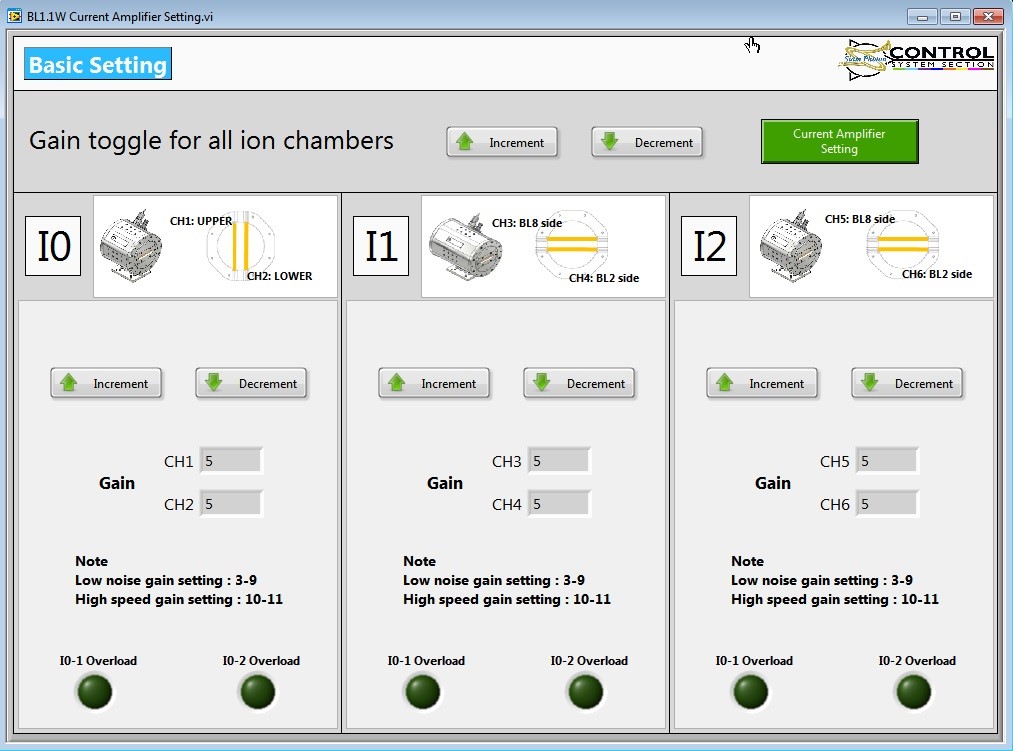

   2. Basic Setting ดังรูปที่ 2

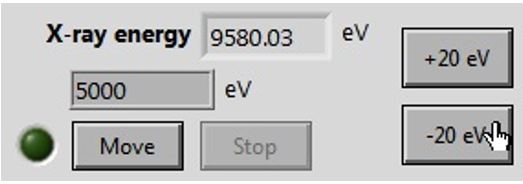

2. ตรวจสอบตำแหน่งพลังงานปัจจุบันที่ค่าในช่อง X-ray energy (รูปด้านล่าง) หากพลังงานไม่ตรงตามที่ต้องการให้กรอกลงในช่องด้านล่าง แล้วกด [Move] เพื่อให้ผลึกเลื่อนไปยังตำแหน่งพลังงานที่ต้องการ

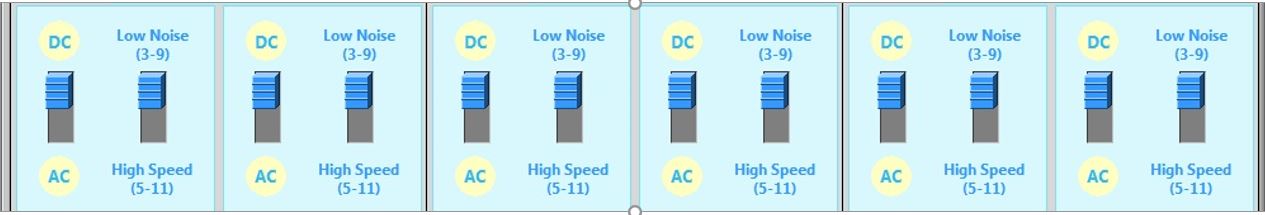

3. ปรับตำแหน่ง Gain สวิตซ์ของแต่ละ Chanel ไปยัง DC และ Low Noise (3-9) ดังรูป

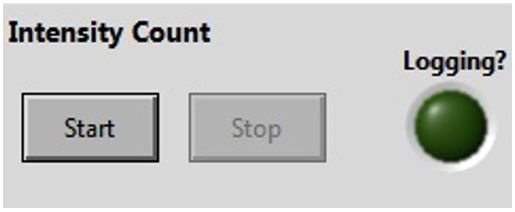

4. กด [Start] เพื่ออ่านค่า “Intensity count” ของแต่ละ Chanel

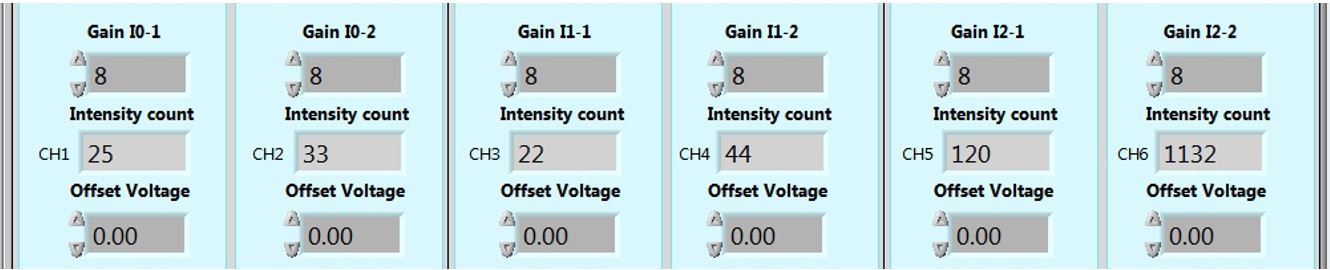

   ค่า Intensity count ที่อ่านได้ในขณะที่ยังไม่มีแสงผ่าน ไม่ควรมีค่าเป็น 0 ถ้าหากมีค่าเป็น 0 ต้องปรับเพิ่มค่า Offset Voltage เพื่อให้ได้ intensity count ประมาณ 100-500 ถ้าหากมีค่ามากกว่า 500 มากๆ ให้ปรับลดค่า Offset Voltage เพื่อให้ได้ intensity count ประมาณ 100-500 เช่นเดียวกัน



5. ทำการเปิด ABS#3 เพื่อเปิดแสง
6. ทำการปรับ Gain ของแต่ละ channel ให้ได้ค่า “intensity count” ที่สูงสุดโดยไม่เกิด overload จะเกิด Overload เมื่อ “Intensity count” เกิน 1,000,000 ของแต่ละ Chanel)
7. ตรวจสอบ “Intensity count” ในช่วงก่อนและหลังจาก absorption edge โดยกด [±20 eV] เพื่อให้แน่ใจว่าจะไม่เกิด overload
   ข้อควรระวัง: Chanel 3 และ 4 ของ I1 จะเกิด Overload ก่อน absorption edge บ่อยครั้ง
8. เมื่อได้ Gain ที่เหมาะสมแล้ว ปิดโปรแกรม

**สามารถทำการปรับค่า Gain ใน ion chamber เดียวกัน พร้อมๆกันได้ใน mode ของ Basic Setting
