วัสดุอุปกรณ์สำหรับเตรียมสารตัวอย่างที่มีให้

sample holder

สำหรับสารตัวอย่างที่ไม่สามารถบดเป็นผงได้ สามารถติดสารตัวอย่างบน sample stage ได้โดยตรง หรือในกรณีของผงก็สามารถอัดเป็นเม็ดก่อน และนำไปติดบน sample stage ได้เช่นกัน

ในกรณีของสารตัวอย่างที่เป็นผง และไม่สะดวกที่จะอัดเป็นเม็ด สามารถเลือกใช้ sample holder ที่เป็น frame ที่บีมไลน์ได้ โดยที่บีมไลน์ 1.1W มี sample holder มาตรฐาน 3 แบบ ได้แก่ แบบอะคริลิค แบบสแตนเลส และแบบแผ่นใส ดังแสดงในรูปที่ 1 ทั้งสามแบบมีช่องสำหรับใส่สารตัวอย่างเท่ากัน คือเป็นวงกลมเส้นผ่านศูนย์กลาง 10 มม. แต่ละแบบจะแตกต่างกันที่ความหนา การเลือก sample holder ให้เลือกตามปริมาณสารตัวอย่างที่จะใส่ น้ำหนักของสารตัวอย่างที่เหมาะสมสำหรับ sample holder แต่ละแบบสรุปในตารางที่ 1

Sample holders

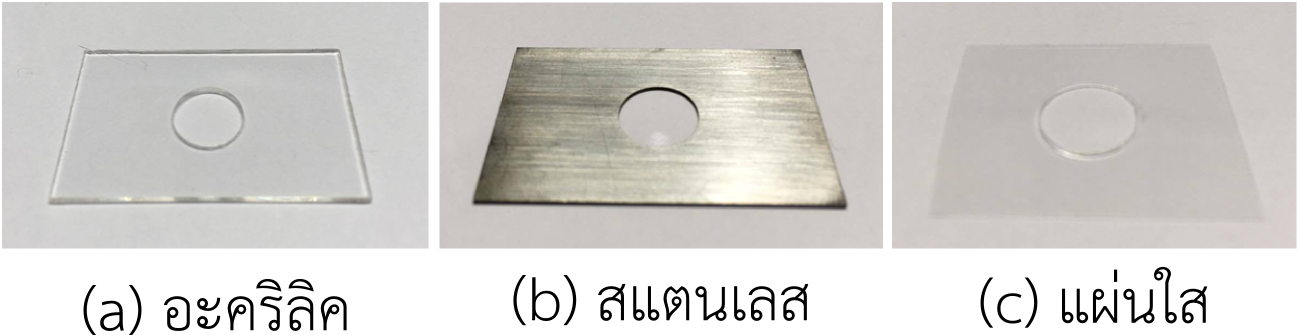

รูปที่ 1 แสดงภาพถ่ายของ sample holder ทั้งสามชนิด (a) อะคริลิค (b) สแตนเลส (c)



ตารางที่ 1 แสดงชนิดของ sample holder และน้ำหนักของสารตัวอย่างที่เหมาะสมกับ holder แต่ละแบบ
Sample holder น้ำหนักของสารตัวอย่าง (mg)
อะคริลิค 60-70
สแตนเลส 30-40
แผ่นใส 2 ชั้น 15-25
แผ่นใส 1 ชั้น 5-10

วัสดุอุปกรณ์สำหรับเตรียมสารตัวอย่าง

วัสดุทั่วไปที่มีให้ใช้ เช่น ถุงมือ latex, แผ่น Al foil, กระดาษชั่งสาร, กระดาษทิชชู่, แผ่นใสสำหรับทำ sample holder, parafilm, กรรไกร, cutter, แผ่นรองตัด

และมีอุปกรณ์สำหรับเตรียมสารตัวอย่างสำหรับการวัด XAS เช่น agate motar (ขนาด 35, 45 และ 55 มม.), spatula, แผ่นฟิล์ม PP และ Kapton© tape ดังแสดงในรูปที่ 2

Sample preparation equipments

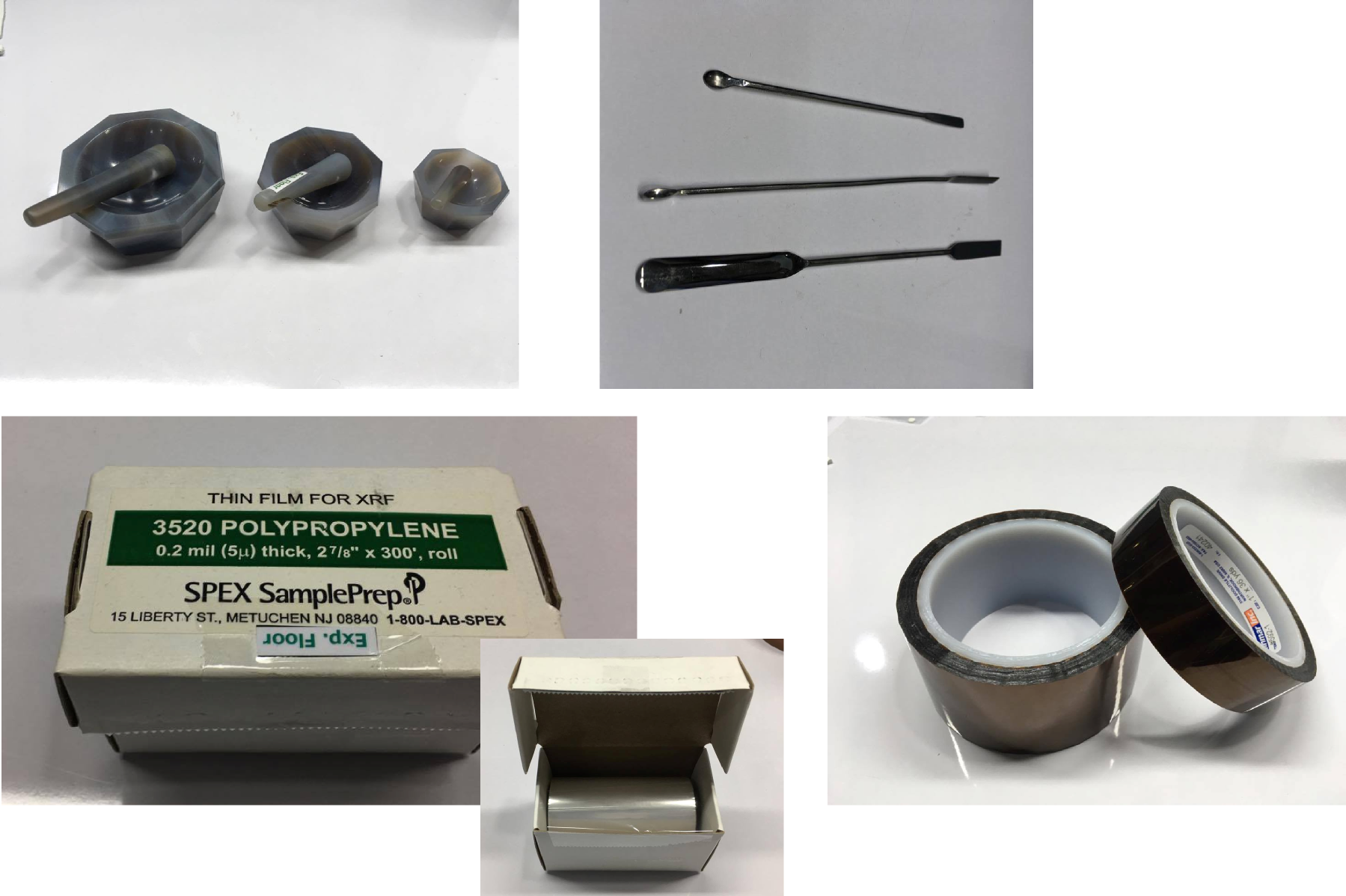

รูปที่ 2 แสดงภาพถ่ายของอุปกรณ์สำหรับเตรียมสารตัวอย่าง จากซ้ายไปขวา แถวบน agate motar และ spatula แถวล่าง แผ่นฟิล์ม PP, Kapton© tape

นอกจากนั้นก็มีอุปกรณ์ที่สามารถขอใช้งานได้ในห้องเตรียมสาร ซึ่งอยู่ใกล้ๆกับบีมไลน์ เช่น เตาอบ (ความร้อนขึ้นได้ถึง 300 องศาเซลเซียส), เครื่องชั่งสาร, เครื่อง ball mill ขนาดเล็กสำหรับผสมสาร เครื่องอัดสาร ดังแสดงในรูปที่ 3 รวมทั้ง hood สำหรับเตรียมสาร

Available sample preparation equipments

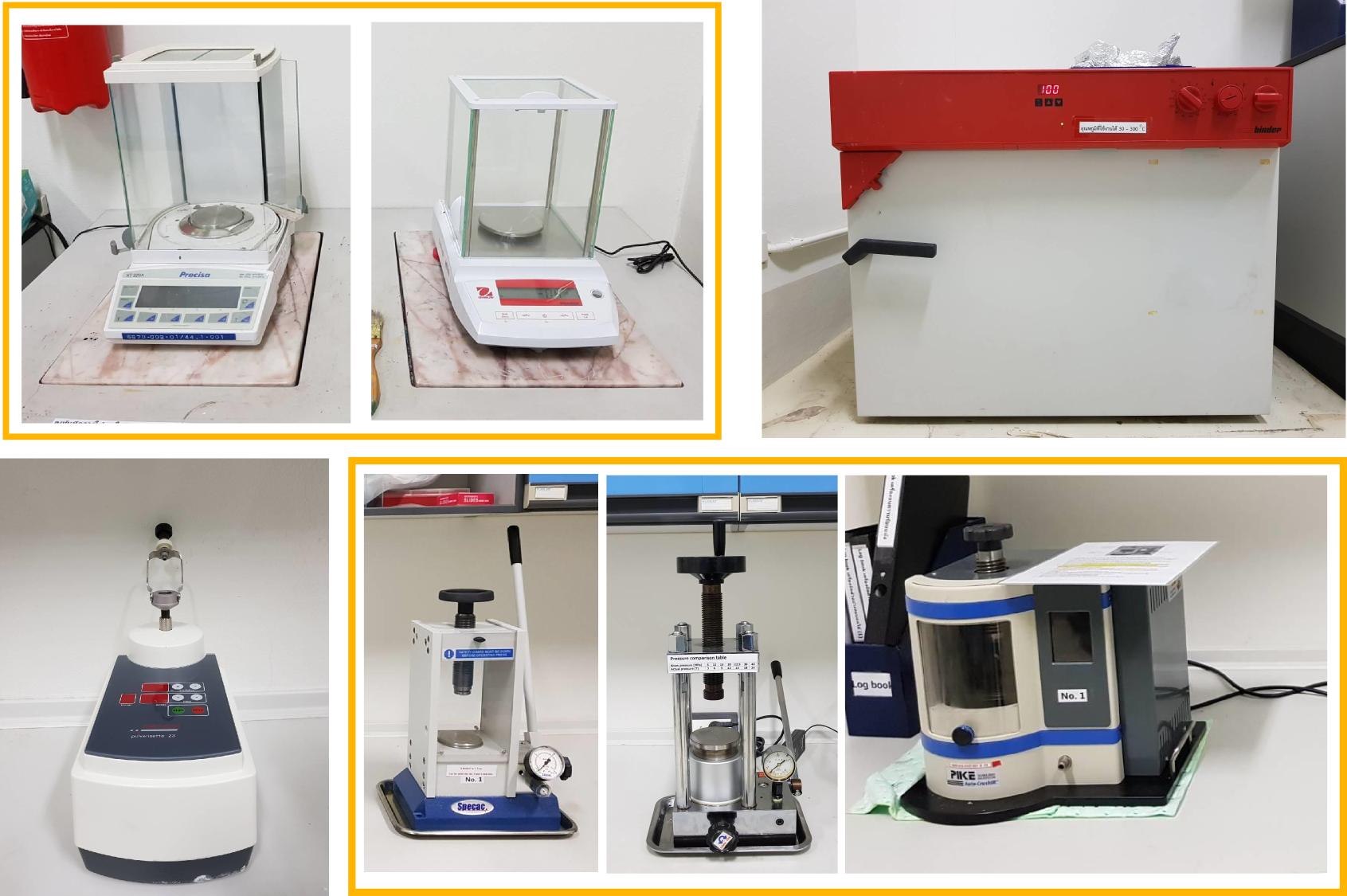

รูปที่ 3 แสดงภาพถ่ายของอุปกรณ์ที่สามารถขอใช้ได้ในห้องเตรียมสาร จากซ้ายไปขวา แถวบน เครื่องชั่ง, เตาอบ และแถวล่าง เครื่อง ball mill ขนาดเล็กสำหรับผสมสาร, เครื่องอัดเม็ด
